Pourquoi Fusion 360 pour cet assemblage vis-écrous
Objectif : Comprendre pourquoi Fusion 360 change la façon de préparer un assemblage vis-écrous, et ce que tu vas livrer à la fin du cours.
À la fin de cette leçon, tu seras capable de :
- Expliquer la mission de Kodjo et le livrable attendu
- Distinguer les trois piliers : Conception, Assemblage, Mise en plan
- Citer les pièces à dessiner (2 plaques, vis, écrous)
- Situer Fusion 360 par rapport à un dessin 2D classique
- Te repérer dans le parcours du cours (modules et leçons)
Mise en contexte
Kodjo AMEGAVIE est technicien bureau d’études dans un atelier de fabrication métallique à Lomé. Il maîtrise le dessin 2D. Cette semaine, un client envoie un besoin simple en apparence :
Deux plaques métalliques, percées, assemblées par vis et écrous. Je veux les plans de chaque pièce, pas seulement le dessin d’ensemble.
Le chef d’atelier le convoque :
Kodjo, l’atelier ne peut plus travailler avec un croquis à main levée. Je veux un modèle 3D, un assemblage qui montre le serrage, et des mises en plan claires. Tu dessines tout : les plaques, les vis et les écrous. Délai : deux semaines.
Kodjo ouvre son ordinateur. Il a l’habitude des vues 2D. Ici, il doit penser pièce par pièce, puis assemblage, puis plans. Ce cours l’accompagne et t’accompagne pas à pas.

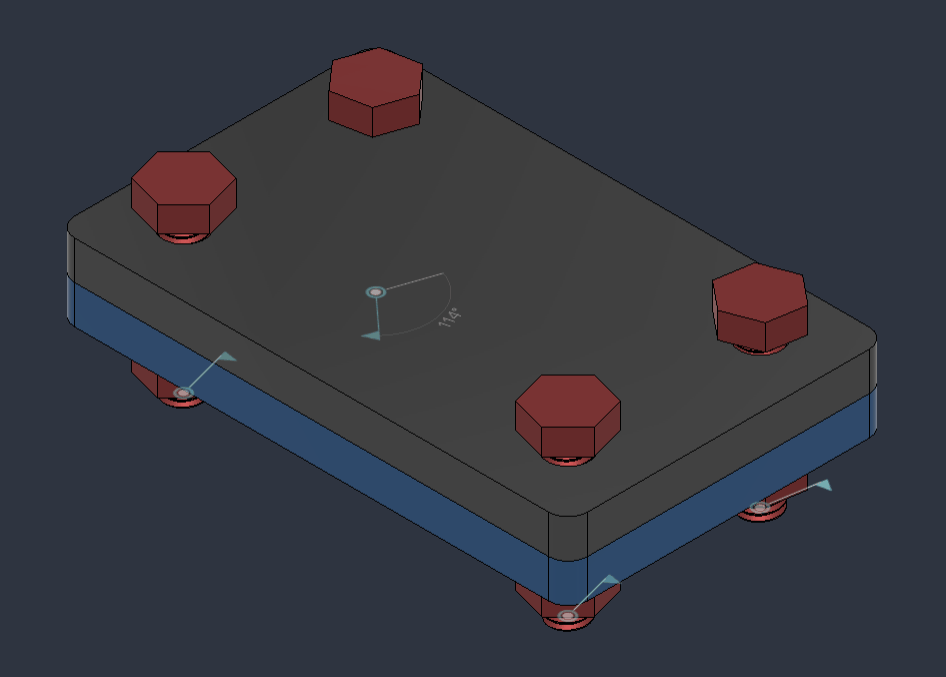

Assemblage réel : 2 plaques + vis + écrous
1 – Pourquoi un « petit » assemblage vis-écrous pose problème
On sous-estime souvent un assemblage de deux plaques. Pourtant, dès que l’atelier doit percer, couper et visser, chaque oubli coûte du temps.
1.1 Rester en 2D ne suffit plus
- Une vue de face ne montre pas si les trous des deux plaques sont vraiment alignés.
- Un cercle dessiné « comme une vis » n’est pas une vis : pas de tête, pas de fût, pas d’écrou.
- Si Kodjo change l’épaisseur d’une plaque, il doit tout redessiner à la main.
1.2 Les erreurs concrètes en atelier
- Trous décalés : la vis ne passe pas.
- Vis trop courte : l’écrou ne prend pas.
- Vis trop longue : elle dépasse et gêne.
- Oubli de l’écrou sur le plan : l’atelier improvise.
- Mauvaise cote : la plaque est découpée deux fois.
2 – Les trois piliers de ce cours
| Pilier | Ce qu’il permet à Kodjo |
|---|---|
| Conception | Dessiner chaque pièce en 3D : plaques, vis, écrous |
| Assemblage | Positionner les pièces, passer les vis, serrer les écrous, vérifier les collisions |
| Mise en plan | Produire les vues cotées et le PDF pour l’atelier |
3 – Le projet du cours : 2 plaques, vis et écrous
Tu dessines tous les éléments. L’objectif n’est pas d’insérer une vis « toute faite » sans comprendre : tu dois savoir construire chaque pièce.
Éléments à dessiner :
1. Plaque 1 — rectangle, épaisseur, trous
2. Plaque 2 — même logique, trous alignés
3. Vis — tête + fût (le filetage sera traité dans la leçon Pièces)
4. Écrous — forme + trou

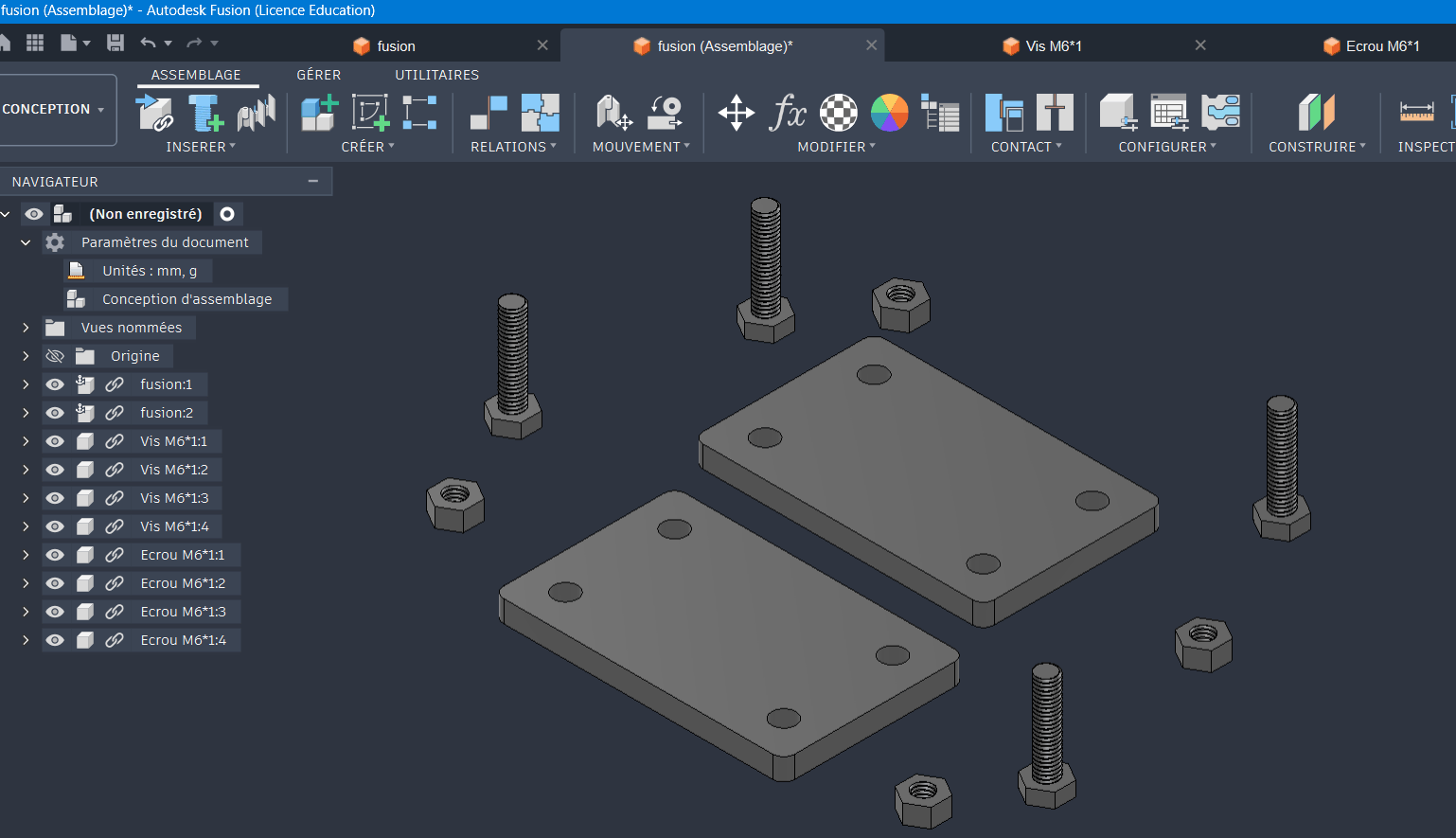

Vue éclatée : plaque 1, plaque 2, vis, écrous
4 – Comment Fusion 360 t’aide (sans encore tout cliquer)
Fusion 360 (Autodesk Fusion) est un logiciel de CAO 3D. Pour ce cours, tu restes dans l’essentiel :
| Zone | Rôle |
|---|---|
| Espace de travail Conception (Design) | Croquis et pièces 3D |
| Navigateur (Browser) | Liste des pièces, croquis, liaisons |
| Chronologie (Timeline) | Historique : tu peux revenir en arrière et modifier |
| Espace Dessin (Drawing) | Mises en plan |
Le détail de l’interface arrive au Module 2 Leçon 1. Ici, retiens juste : tout ce que tu construis reste modifiable.
✓ Conclusion
Ce que vous maîtrisez maintenant
- Tu peux expliquer la mission de Kodjo et le livrable (3D + assemblage + plans)
- Tu distingues Conception, Assemblage et Mise en plan
- Tu cites les pièces à dessiner : 2 plaques, vis, écrous
- Tu situes Fusion 360 par rapport au 2D
- Tu connais le parcours du cours
